▌ 产品描述 / DESCRIPTION

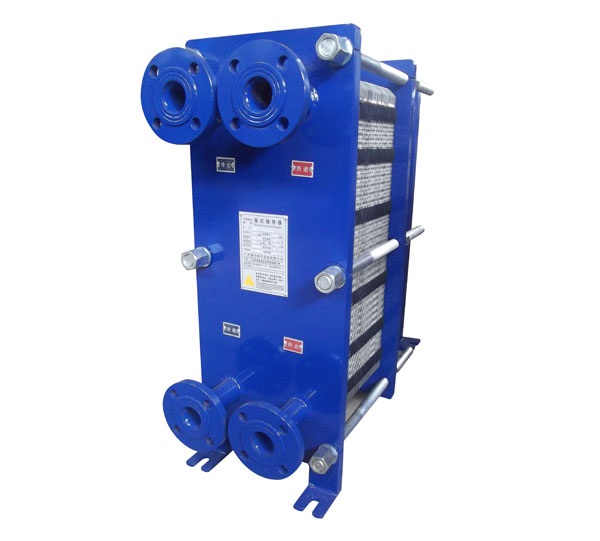

板式换热器带法兰接口是根据客户要求法兰大小而特定制造。此换热器是用薄金属板压制成具有一定波纹形点的换热板片，然后叠装，用机架板、夹紧螺栓转配而成的一种换热器，。工作流体在两块板片间形成的窄小而曲折的通道中流过，冷热流体流过板间通道板片进行冷热交换。

部件材质

换热板片：SUS304,SUS316L,SMO254,钛,镍,哈氏合金

密封垫片：NBR,H-NBR,EPDM,食品垫,氟橡胶,硅橡胶

框      架：碳钢,不锈钢,外包不锈钢

夹紧螺栓：碳钢镀锌,不锈钢

接      口：橡胶,碳钢,不锈钢

导      杆：碳钢镀锌,不锈钢

独特结构分流区，平衡流体分布；

板片采用独特线 、面定位结构，板片间不易发生错位；

板片圆角采用“互锁”结构，板片间互相锁定。

大角度波纹设计，提高传热系数，阻力降偏大；

小角度波纹设计，降级阻力降，传热系数较小；

设计选型时，根据工况参数的不同，合理选用相应的板型，达到最佳的使用效果。

上导杆双坡度设计，提高板片稳定性；

夹紧板内侧采用衬环结构，提高配合精度；

人字形波纹板片除了具有传热效率搞的特点外，整机装配后互相反向形成网状触点，其耐压性能良好。

▌ 密封垫 / DESCRIPTION

垫片嵌入换热板的沟槽之内固定，嵌入和更换垫片快捷方便，大大减少停机时间；

密封与固定功能分离，即使一部分起固定功能的“卡扣”发生故障，垫片仍能在槽中起到密封作用。

▌ 产品特点/ CHARACTERISTIC

●对数平均温差大：板式换热器可以实现全逆流形式，温度修正系数为1。

●传热系数高:板式换热器板片的波纹能使流体在较小雷诺数下就能产生紊流。其传热系数是管壳式换热器的3~5倍，最高达7000W/m2K。

●占地面积小：板式换热器结构紧凑，单位体积内的换热面积为管壳式换热器的2~5倍，在实现相同的换热任务时，其占地面积约为管壳式换热器的1/5~1/10。

●重量轻、价格低：板式换热器的板片厚度仅为0.5~0.8mm，在相同换热任务的情况下，其所需的换热面积比管壳式换热器的小，重量仅为管壳式换热器的1/5左右。

●末端温差小：对于水一水换热最低末端温差可以低于1℃，对于回收低温位的热能是很有利的。

●污垢系数低：板式换热器的污垢系数小，其原因是流体的剧烈紊流，杂质不易沉淀；板间通道的通道死区小；不锈钢制造的换热面光滑，腐蚀附着物少。

●多种介质换热：板式换热器可以通过中间隔板进行三种或三种以上介质的换热，在乳品加工工艺上广泛应用。

●清洗方便：把板式换热器的夹紧螺栓卸下后，即可松开板束，卸下板片进行机械清洗，非常方便维护。
